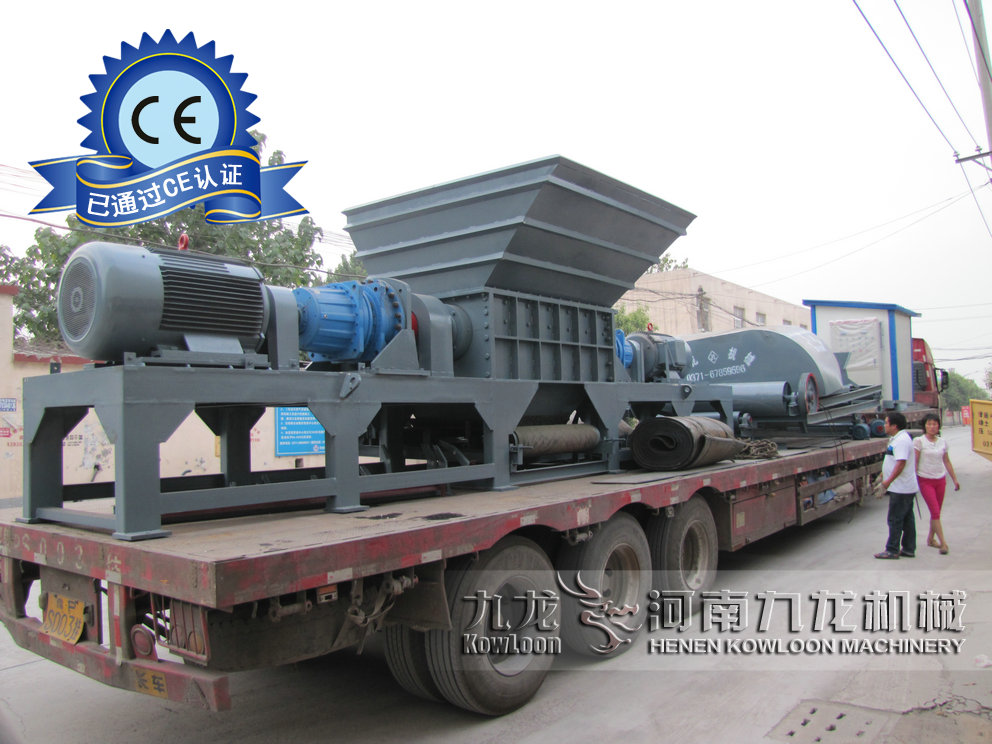

設備結構
本設備主要有進料料倉，破碎雙棍，配電控制系統，出料輸送機及動力驅動等主要部分組成；
進料料倉：放置待破碎木材，防止破碎時，木材飛濺出來而造成事故；
破碎雙輥：雙棍裝有耐磨刀，所有刀盤裝配后，形成螺旋刀，旋轉后，保證每個刀盤均勻受力，雙輥通過扣合確保雙輥刀盤間 無大縫隙，通過刀的鉤撓及雙棍間的擠壓實現對木材的破碎；
動力系統:進料采用減速機驅動；
出料輸送機：獨立動力系統，整體用螺栓固定在破碎機機，可以整體抽出，維修及更換部分靈活方便；
該型設備可以直接將送入進料倉內的物料直接經破碎雙輥固定、 鉤撓、擠壓從而完成破碎過程。 三、設備運行及日常維護
將設備固定好于地基上，先空機啟動，檢查設備在運輸過程中是否將部件變形等損壞，運行時，軸承和減速機加注定量潤滑油，正常運行時，先開出料輸送機，再點動設備，直至設備運行起來后，方能加料破碎。
每班開機前，檢查軸承潤滑情況，每班結束后，認真清掃設備，嚴禁設備浸水。
三、
大型木材破碎機技術參數
| 型號 |
JL-2600 |
JL-1900 |
JL-1500 |
JL-1200 |
JL-1000 |
JL-600 |
| 主軸功率(kw) |
4-160*2 |
4-90*2 |
4-45*2 |
4-37*2 |
4-30*2 |
4-15*2 |
| 主軸轉(r/min) |
16-18 |
14-16 |
14-16 |
18-20 |
18-20 |
18-20 |
| 產量(t/h) |
25-60 |
10-25 |
8-18 |
6-15 |
5-10 |
2-5 |
| 輸送機功(kw) |
4-3kw |
4-3kw |
4-3kw |
無 |
無 |
無 |
| 刀盤數量(片) |
40 |
40 |
30 |
28 |
30 |
26 |
| 刀牙 |
物料不同，刀牙與刀片數量不同，可定做 |
| 刀盤直徑(mm) |
Φ720 |
Φ560 |
Φ530 |
Φ372 |
Φ360 |
Φ260 |
| 破碎粒度(cm) |
3-10 |
3-10 |
3-10 |
3-10 |
3-10a |
3-10 |
| 料倉尺寸(mm) |
2425*1400 |
2300*2000 |
2000*2000 |
1400*1000 |
1200*1000 |
820*900 |
| 外形尺寸(mm) |
8200*4000*4300 |
8000*2500*2400 |
4000*1700*2400 |
3200*2000*1900 |
3000*2000*1900 |
2600*2000*1900 |
| 重量(t) |
36 |
15 |
12 |
6 |
5 |
2.5
|
四、產品優勢
該型設備由于設計合理、結構緊湊，安全、耐用、生產效率高，經推廣使用后，效果良好，噪音小、結構簡單、布置緊湊、售價便宜、工作穩定、 耗能少、產量高、粉碎成品質量好，加工成本低。本設備針對于樹皮破碎加工廠、電廠、木板粉碎破碎加工基地、三合板等廢木料加工企業的利用，另外可按照客戶要求定做各型號木材加工設備。
設備運行及日常維護
將設備固定好于地基上，先空機啟動，檢查設備在運輸過程中是否將部件變形等損壞，運行時，軸承和減速機加注定量潤滑油，正常運行時，先開出料輸送機，再點動設備，直至設備運行起來后，方能加料破碎。
每班開機前，檢查軸承潤滑情況，每班結束后，認真清掃設備，嚴禁設備浸水。
感謝您選擇九龍木板破碎，如有不詳之處，請與我公司售后服務部聯系！
為了更好發揮木板材破碎機使用性能及使用壽命，請認真閱讀本使用說明書，如有不明之處，請聯系我公司售后服務人員，我公司將24小時為您竭誠服務！
